アルミ溶湯の高品質化を目指して
コンパクトで高出力、高効率電気浸漬ヒーターを採用し、ヒーターの酸化物付着によるトラブルを減少し、高品質溶湯を供給します。
アルミ電気式保持炉
縦型浸漬ヒーターVH炉
3種電気ヒーター保持炉比較

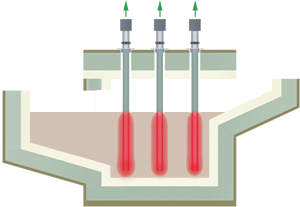

縦型浸漬ヒーター炉
- 安全にヒーター交換を行うことができる。
- 湯抜きが可能で再立上げも容易にできる。
- 炉床スラッジの除去が容易で、クリーンな溶湯が保たれる。
- ヒーターチューブ回りのAI除去が容易にできる。
- コンパクトで表面積を最小→消費電力削減。
横型浸漬ヒーター炉（アンダーヒーター炉）
- ヒーターチューブが邪魔になり炉床スラッジの除去が困難で、ハードスポットの原因になる。
- 湯抜き後の再立上げ時、チューブ破損の危険性がある。
- チューブ回りにAI膜が付き、ヒーター効率が落ちる。
- チューブ破損時の安全性に問題があり、復帰に時間がかかる。（1週間のチューブ交換工事が必要で、ライン停止の必要がある。
トップヒーター炉
- 上部から熱を照射するため、均一に熱を与えにくい。
- 昇温にある程度の時間が必要。
- 雰囲気が加熱されるため酸化物（オバケ）が発生し、頻繁に炉内清掃は実用。
- 炉蓋を上げてのヒーター交換が必要。

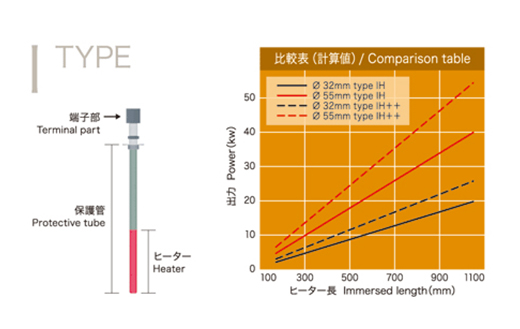

浸漬ヒーターIタイプ
高出力（10～35kw）・高効率（98％）が特徴のコンパクト構造の浸漬ヒーターで、保持炉、取鍋の熱源として容易に使用できます。
■特徴
- 高出力加熱 30W/㎠
- 高品質メタルヒーター
- 加熱効率98％
- コンパクトで取付簡単
■Iタイプの製品仕様
| ヒーター直径 | 20-55mm |
|---|---|
| チューブ全長 | 500-1500mm |
| 接続電圧 | 45-600V |

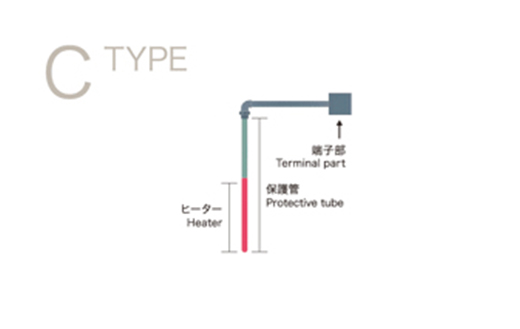

高出力浸漬ヒーターCタイプ
口径わずか直径32mmのセラミックチューブの浸漬ヒーターです。
コンパクト・高効率で、パス型保持炉の熱源として容易に使用できます。
■特徴
- 高品質メタルヒーター
- 高熱効率 98％
- ヒーター寿命 従来品の2倍
- ヒーター口径 32mm
- 設置、取付が容易
■Cタイプの製品仕様
| ヒーター出力 | 6KW | 8KW |
|---|---|---|
| 電源 | AC200V | AC200V |
| 内部熱電対 | Type K | Type K |
| 保護管寸法 | 直径32×720mm | 直径32×720mm |
| 保護管材Si3N4 | Si3N4 | Si3N4 |
| 接続管材質 | SUS304 | SUS304 |
| 発熱部長さ | 300mm | 400mm |
| 重量 | 7kg | 8kg |
高出力浸漬ヒーターLタイプ
垂直管による水平支持され、低いアルミニウム溶湯レベルでも高出力なパワーを提供することができる。
■特徴
- 高出力加熱 30W/㎠
- 高品質メタルヒーター
- 加熱効率 98％
- 高品質の日本製ヒーターチューブを使用
- 設置が容易
- 交換メンテナンスが短時間で可能
■Lタイプの製品仕様
| ヒーターチューブ口径 直径mm | 32 | 32 | 55 |
|---|---|---|---|
| ヒーターチューブの長さ mm | 660 | 760 | 900 |
| 垂直管の長さ mm | 200～1000 | ||
| ヒーター出力200V 三相KW750℃ | 8 | 11 | 17 |
製品の比較表
| 縦型浸漬ヒーター炉 | 横型浸漬ヒーター炉 | トップヒーター炉 | |
| アルミ保持量 | 1.000kg (VH1000) | 1.000kg (UH1000) | 1.000kg (TP1000) |
| ヒーター能力 | 200v 10kwx2 | 200v 10kwx2 | 200v 2.4kw x 6 |
| 溶湯漏れの安全性 | ○ | △ | ○ |
| 湯抜き | ○ | × | ○ |
| 昇温能力 | ○ | ○ | × |
| ヒーターの交換の容易性 | ○ | △ チューブ破損時交換不可 |
× 炉蓋を上げて交換 |
| 酸化物発生 | 少ない | 少ない | 多い |
| 炉内清掃 | １回／２週間 | １回／月 | １回／週 |
| 炉床清掃の容易性 | ○ | × | ○ |
| ヒーター寿命 | ２年 | １～２年 | １年 |
| 総合評価 | ○ | △ | × |
